Как читать NDVI-карту своего поля: разбор для агрария без лишней теории
NDVI карта поля выглядит просто: зелёные пятна, жёлтые, красные. Кажется, всё ясно — где зелено, там хорошо. И тут первая же ловушка: в DJI Terra всё наоборот — самый здоровый, плотный посев закрашен красным, а слабые места зелёным. Цвет сам по себе не значит ничего, пока не посмотришь на легенду. Разберём по-честному: что показывает индекс, как правильно читать цвета и где ошибаются чаще всего.
Что такое NDVI простыми словами
Здоровое растение работает как насос фотосинтеза. В листьях много хлорофилла, и они активно поглощают красный свет, а ближний инфракрасный (NIR) — отражают. Угнетённое или больное растение делает это слабее, голая почва — почти наоборот.
NDVI (нормализованный вегетационный индекс) просто измеряет это соотношение между отражённым красным и инфракрасным светом и сжимает его в одно число от −1 до +1. Чем ближе к единице — тем больше живой, работающей зелёной массы на этом участке.
Главное, что нужно усвоить сразу: NDVI — это индикатор состояния, а не диагноз. Он говорит «здесь растению хуже, чем вон там», но не говорит почему.
Цветовая шкала: почему цвет зависит от программы
Единого стандарта раскраски NDVI нет — и это главное, что нужно понять. Одно и то же значение разные программы красят по-разному, иногда прямо противоположно.

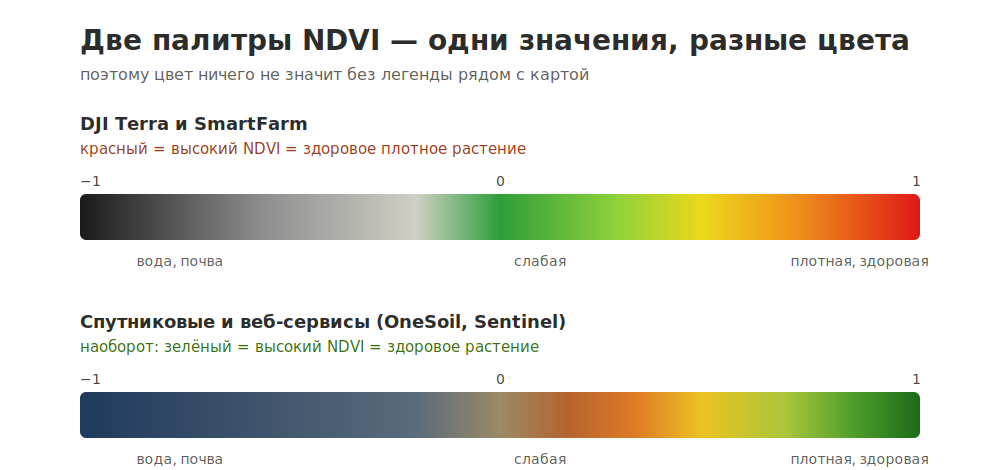

В DJI Terra и SmartFarm (то, в чём работает большинство операторов Agras) палитра такая:
- Красный — высокие значения. Самый плотный, здоровый, активно вегетирующий посев.
- Жёлтый, оранжевый — средние значения, переход.
- Зелёный — низкие значения. Слабая, изреженная растительность.
- Серый, чёрный — почва, вода, постройки, отрицательные значения.
То есть в Terra красный — это «хорошо», а зелёный — «слабо». Именно это сбивает с толку тех, кто привык к спутниковым сервисам.
А в спутниковых и веб-сервисах (OneSoil, Sentinel, EOS) — ровно наоборот: зелёный = высокий NDVI = здоровое растение, красный = низкий. Та же самая шкала значений, но цвета зеркальны.
Вывод, который стоит запомнить раз и навсегда: цвет на NDVI-карте не значит ничего без легенды. Прежде чем делать выводы, найдите шкалу рядом с картой и посмотрите, какому значению какой цвет соответствует именно в этой программе.
Важно: индексная карта и карта-предписание — это РАЗНЫЕ карты
Здесь возникает главная путаница, особенно у тех, кто занимается опрыскиванием. Существует два принципиально разных типа карт, и цвета на них означают разное.
Индексная карта NDVI показывает состояние растения — это карта «что происходит на поле». В DJI Terra высокие значения (здоровый посев) красные, низкие — зелёные.
Карта-предписание (карта дифференцированного внесения, VRA) показывает норму внесения препарата по зонам. И логика тут инвертирована: больше всего льём туда, где растению хуже всего. Значит, проблемная зона с низким NDVI (в Terra она зелёная) на карте-предписания получает максимальную дозу.
Один и тот же проблемный участок с низким NDVI:
- на индексной карте Terra — зелёный (низкое значение индекса);
- на карте-предписания — зона максимального внесения, потому что именно сюда направлена работа.
Поэтому, открывая любую карту, первым делом смотрите на легенду и спрашивайте себя: эта карта показывает индекс или норму внесения? От этого зависит, что значит каждый цвет. Перепутать их — значит внести наоборот.
Четыре ловушки, из-за которых NDVI читают неправильно
1. NDVI показывает симптом, а не причину
Низкий NDVI — это сигнал «проверь здесь», а не приговор «здесь всё пропало». Причина просадки может быть какой угодно: нехватка азота, болезнь, вредитель, переувлажнение, плохая всхожесть, уплотнение почвы, повреждение техникой. Карта выделяет зоны для проверки, но диагноз ставится ногами в поле или по дополнительным данным.
Практический подход: карта говорит, КУДА идти проверять. Решение, ЧТО делать, принимается уже на месте.
2. Насыщение на сомкнутом пологе
Это техническая ловушка, о которой редко предупреждают. При большом количестве зелёной массы NDVI насыщается — то есть просто густой и очень густой посев могут дать почти одинаковое значение. На поздних фазах, когда полог сомкнулся, индекс перестаёт различать «хорошо» и «отлично», и карта выглядит однородной по цвету, хотя различия в поле есть.
Решение — индекс NDRE (по каналу red edge). Он чувствителен к содержанию хлорофилла и ловит различия там, где NDVI уже «упёрся в потолок». Для построения азотных карт на развитом посеве NDRE точнее. Если ваш мультиспектральный сенсор пишет канал red edge (как Mavic 3 Multispectral), NDRE считается тем же самым полётом — отдельно летать не нужно.
3. Ранние фазы: фон почвы обманывает
Обратная проблема. Когда всходы редкие и зелёной массы мало, NDVI очень чувствителен к фону открытой почвы между растениями. Земля «тянет» значение вниз, и поле кажется хуже, чем есть на самом деле. На ранних стадиях уместнее почвоустойчивые индексы (например, MSAVI2), а к выводам по NDVI стоит относиться осторожно.
4. Нет универсальных норм — работает сравнение
Устоявшихся «правильных» значений NDVI для культур не существует. Цифры зависят от культуры, фазы развития, климата, типа почвы и агротехники. Поэтому абсолютное значение «0,6» само по себе мало о чём говорит.
Работают две вещи:
- Контраст внутри поля — где относительно остального поля просадка.
- Динамика во времени — как менялось значение от съёмки к съёмке. Устойчивый рост — посев развивается нормально; неожиданное падение — повод искать стресс.
Чем снимать поле: про Mavic 3 Multispectral
Качество карты начинается не в программе, а в воздухе — с того, чем и как снято поле. На российском рынке агросъёмки де-факто стандартом стал DJI Mavic 3 Multispectral (M3M), и для NDVI это не случайно.
Что важно для интерпретации карты:
- Снимает RGB и мультиспектр одновременно. Обычная 20-Мп камера плюс четыре мультиспектральных канала (зелёный, красный, red edge, ближний ИК) за один пролёт. Не нужно летать дважды.
- Есть канал red edge. Это значит, что тем же самым полётом считается не только NDVI, но и NDRE. Когда полог сомкнулся и NDVI насытился, вы просто переключаетесь на NDRE — без повторной съёмки и без второго дрона.
- Датчик солнечного света. M3M пишет освещённость в каждый кадр и компенсирует разницу в свете между вылетами. Благодаря этому NDVI стабилен и его можно честно сравнивать от съёмки к съёмке — а мы помним, что динамика во времени важнее абсолютного значения.
- RTK-точность. Сантиметровое позиционирование без наземных опорных точек — зоны на карте точно лягут на реальные координаты поля, и норма внесения попадёт туда, куда задумано.
Дальше снимки обрабатываются в DJI Terra или SmartFarm: строится индексная карта, а из неё — карта-предписание для дифференцированного внесения, которую уже выполняет опрыскивающий дрон Agras. Получается замкнутая цепочка: снял поле → увидел проблемные зоны → внёс ровно туда, где нужно.
Формула правильного чтения
Если свести всё к одному правилу: смотрим не на абсолютный цвет, а на контраст внутри поля и на изменение во времени. Слабая зона (в Terra она зелёная, в спутниковых сервисах — красная) — это «проверь здесь», а не «здесь всё потеряно». На сомкнутом пологе доверяем NDRE, а не NDVI. И всегда проверяем по легенде, что показывает карта — индекс или норму внесения, и каким цветом.
NDVI не заменяет агронома. Но он точно говорит, куда этому агроному идти в первую очередь — и за счёт этого экономит препарат, топливо и время, направляя ресурсы туда, где они реально нужны.
